Cara membuat, menggambar baut 3D di AutoCAD

baut
Pada kesempatan kali ini saya coba untuk membahas bagaimana langkah – langkah untuk membuat gambar baut 3D di AutoCad. Pada prinsipnya langkah – langkah maupun fungsi tools yang saya gunakan untuk menggambar di AutoCad 2008 ini dapat pula diterapkan untuk versi yang lainnya. Semua itu tergantung bagaimana kita memahami fungsi tools tersebut dan memainkan imajinasi kita untuk membuat sebuah gambar.
Untuk awal, siapkan layar kerja gambar terlebih dahulu dengan ukuran kertas bebas, lalu ubahlah tampilan layar kerja gambar menjadi pandangan SW Isometrik agar mudah dalam pengerjaan pembuatan gambar khususnya gambar 3D.

Gambar : Merubah tampilan SW isometrik

Setelah langkah diatas dilakukan maka tampilan UCS akan berubah, seperti terlihat pada gambar dibawah ini.

Tanda UCS SW Isometrik
Untuk memulai menggambar baut 3D langkah – langkahnya adalah sebagai berikut :

  • Buat lingkaran dengan diameter misal 20 mm, caranya :
Command: circle
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: Klik pada sembarang tempat ( enter )
Specify radius of circle or [Diameter] : 20 ( enter )
  • Buat 2 buah polygon segi enam yang saling terhubung, caranya :

Command: polygon ( enter )

Enter number of sides : 6 ( enter )
Specify center of polygon or [Edge]: klik di titik pusat lingkaran ( enter )
Enter an option [Inscribed in circle/Circumscribed about circle] : I ( enter )
Specify radius of circle: 20 ( enter )
Command: polygon ( enter )
Enter number of sides : 6 ( enter )
Specify center of polygon or [Edge]: klik di titik pusat lingkaran ( enter )
Enter an option [Inscribed in circle/Circumscribed about circle] : I ( enter )
Specify radius of circle: klik pada garis tengah polygon yang pertama ( enter )
Command: _circle
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: klik pada titik pusat lingkaran pertama ( enter )
Specify radius of circle or [Diameter] : klik pada garis tengah polygon kedua ( enter )

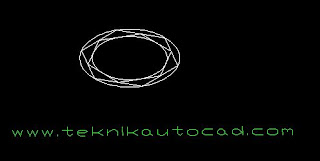

Setelah langkah tersebut di lalui maka terlihat seperti gambar di bawah ini :
Kepala baut
  • Lakukan extrude pada kedua gambar polygon tersebut dan lingkaran yang di dalam, sedangkan lingkaran yang terluar di hapus.
Command: extrude ( enter )
Current wire frame density:  ISOLINES=4
Select objects to extrude: 1 found ( klik pada gambar polygon pertama )
Select objects to extrude: 1 found, 2 total (  klik pada gambar polygon kedua )
Select objects to extrude: 1 found, 3 total (  klik pada gambar lingkaran )
Select objects to extrude: (enter )
Specify height of extrusion or [Direction/Path/Taper angle] : 15 (enter )
maka akan terlihat seperti gambar di bawah ini :
  • Lakukan fillet pada gambar polygon pertama !
Command: fillet
Current settings: Mode = TRIM, Radius = 4.0000
Select first object or [Undo/Polyline/Radius/Trim/Multiple]: R (enter )
Specify fillet radius : 4 ( enter )
Select first object or [Undo/Polyline/Radius/Trim/Multiple]: klik garis bagian atas polygon ( enter )
Enter fillet radius : ( enter )
Select an edge or [Chain/Radius]:
Select an edge or [Chain/Radius]:
Select an edge or [Chain/Radius]:
Select an edge or [Chain/Radius]:
Select an edge or [Chain/Radius]:
Select an edge or [Chain/Radius]:
Select an edge or [Chain/Radius]: klik semua garis polygon bagian atas ( enter )
6 edge(s) selected for fillet.
maka gambar akan terlihat seperti ini :
  • Gunakan fungsi intersect pada kedua gambar polygon tersebut
Command: intersect
Select objects: 1 found ( klik pada polygon pertama ) ( enter )
Select objects: 1 found, 2 total ( klik pada polygon kedua ) ( enter )
Select objects: ( enter )
maka gambar akan terlihat seperti ini :

Sampai langkah ini jika kita lakukan dengan benar maka gambar kepala baut sudah dapat kita buat, untuk selanjutnya kita akan membuat batang bautnya. Adapun langkah – langkahnya sebagai berikut :
Command: circle ( enter )
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: klik pusat lingkaran  ( enter )
Specify radius of circle or [Diameter] : 10 ( enter )
Command: extrude
Current wire frame density:  ISOLINES=4
Select objects to extrude: 1 found ( klik lingkaran yang baru di buat ) ( enter )
Select objects to extrude: ( enter )
Specify height of extrusion or [Direction/Path/Taper angle]: -20 ( enter )

Sampai langkah ini kita sudah berhasil menyelesaikan 70% dari gambar baut seutuhnya. Untuk melengkapinya kita tambahkan batang baut lagi yang nantinya akan kita jadikan sebagai tempat ulir.
Command: circle
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: klik titik pusat lingkaran ( enter )
Specify radius of circle or [Diameter] : 8 ( enter )
Command: extrude
Current wire frame density:  ISOLINES=4
Select objects to extrude: 1 found ( klik lingkaran yang baru kita buat tadi ) ( enter )
Select objects to extrude: ( enter )
Specify height of extrusion or [Direction/Path/Taper angle] : -40 ( enter )
Baut
Command: _Helix
Number of turns = 3.0000    Twist=CCW
Specify center point of base: klik titik tengah lingkaran yang paling bawah ( enter )
Specify base radius or [Diameter] :10 ( enter )
Specify top radius or [Diameter] : 10 ( enter )
Specify helix height or [Axis endpoint/Turns/turn Height/tWist] : T ( enter )
Enter number of turns : 10 ( enter )
Specify helix height or [Axis endpoint/Turns/turn Height/tWist] : 40 ( enter )
Command: Polygon
Enter number of sides : 3 ( enter )
Specify center of polygon or [Edge]: klik pada titik ujung bawah Helix ( enter )
Enter an option [Inscribed in circle/Circumscribed about circle] : C ( enter )
Specify radius of circle: 1 ( enter )
Kemudian pindahkan polygon 3 sisi tersebut agar lebih ke dalam

Command: move
Select objects: 1 found ( klik polygon tersebut ) ( enter )
Select objects: ( enter )
Specify base point or [Displacement] : klik pada ujung sudut polygon yang terluar ( enter )
Specify second point or
: hubungkan titik tersebut ke titik ujung bawah dari Helix ( enter )
Command: sweep
Current wire frame density:  ISOLINES=4
Select objects to sweep: 1 found (enter )
Select objects to sweep: ( enter )
Select sweep path or [Alignment/Base point/Scale/Twist]: klik pada helix ( enter )

baut

Baut

Ok sekarang gambar baut 3D seutuhnya sudah dapat kita buat.
